Regravação da Placa RMC

O que é a Placa RMC

A placa RMC (Remote Management Controller) é o componente responsável pelo controle e monitoramento dos dispositivos no MUB. Ela gerencia as funções de:

  • Controle de temperatura
  • Monitoramento de sensores
  • Comunicação com dispositivos externos
  • Gerenciamento de energia
  • Interface de rede

Quando é necessário regravar a placa RMC

A regravação da placa RMC pode ser necessária nas seguintes situações:

  • Atualização de firmware: Para implementar novas funcionalidades ou correções
  • Falha de software: Quando a placa apresenta comportamento anômalo
  • Corrupção de dados: Perda de configurações ou dados corrompidos
  • Substituição da placa: Instalação de nova placa RMC

Reinstalação do Firmware da RMC

Visão Geral

Este guia descreve o procedimento completo para reinstalação do firmware da placa RMC utilizando o gravador ST-LINK V2 e o software STM32CubeProgrammer. O processo envolve a conexão física do gravador à placa, apagamento do firmware anterior e gravação dos novos arquivos de sistema.

Equipamentos Necessários

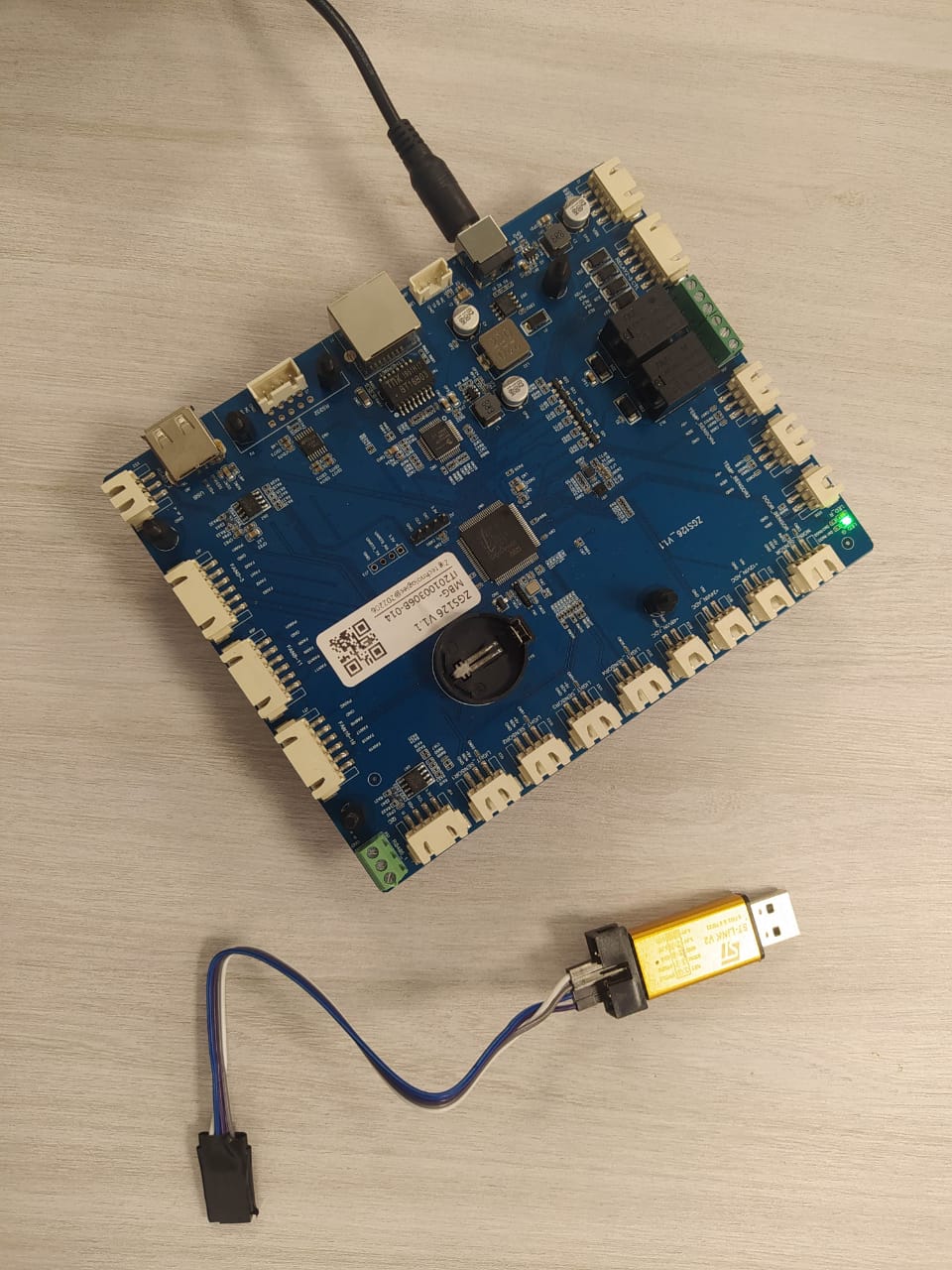

Placa RMC e ST-Link V2 Placa RMC e gravador ST-Link V2 utilizados no processo de regravação

  • Gravador ST-LINK V2 para STM8/STM32 MCU
  • Placa RMC
  • Computador com STM32CubeProgrammer instalado
  • Pendrive USB vazio (formatado)
  • Cabos de conexão (jumpers)

Arquivos Necessários

  • ZGS126_PRO.jflash
  • zgs126_boot_app.bin
  • Firmware RMC V-1.30
  • Arquivo JSON ZGS126 Ethernet

📁 Download dos Arquivos

Procedimento de Gravação

A conexão entre o gravador ST-LINK V2 e a placa RMC deve ser realizada com atenção especial à ordem dos pinos. Uma conexão incorreta pode danificar os componentes.

Pinagem do ST-LINK V2:

  • Pino 2: SWCLK (Clock)
  • Pino 4: SWDIO (Data)
  • Pino 6: GND (Terra)
  • Pino 8: 3.3V (Alimentação)

Pinagem da Placa RMC:

  • Pino 1: 3.3V
  • Pino 2: DIO (SWDIO)
  • Pino 3: CLK (SWCLK)
  • Pino 4: GND

Esquema de Conexão:

ST-LINK V2          Placa RMC
Pino 8 (3.3V)   →   Pino 1 (3.3V)
Pino 4 (SWDIO)  →   Pino 2 (DIO)
Pino 2 (SWCLK)  →   Pino 3 (CLK)
Pino 6 (GND)    →   Pino 4 (GND)

Observações importantes:

  • Verifique a continuidade das conexões antes de energizar
  • Não inverta a polaridade da alimentação (3.3V e GND)
  • Certifique-se de que os contatos estão firmes e sem oxidação

Etapa 2: Apagamento do Firmware Anterior

  1. Conecte o ST-LINK V2 ao computador via USB
  2. Abra o software STM32CubeProgrammer
  3. Na interface principal, selecione a opção de conexão “ST-LINK”
  4. Clique em “Connect” para estabelecer comunicação com a placa RMC
  5. Após a conexão bem-sucedida, localize a opção “Full Chip Erase”

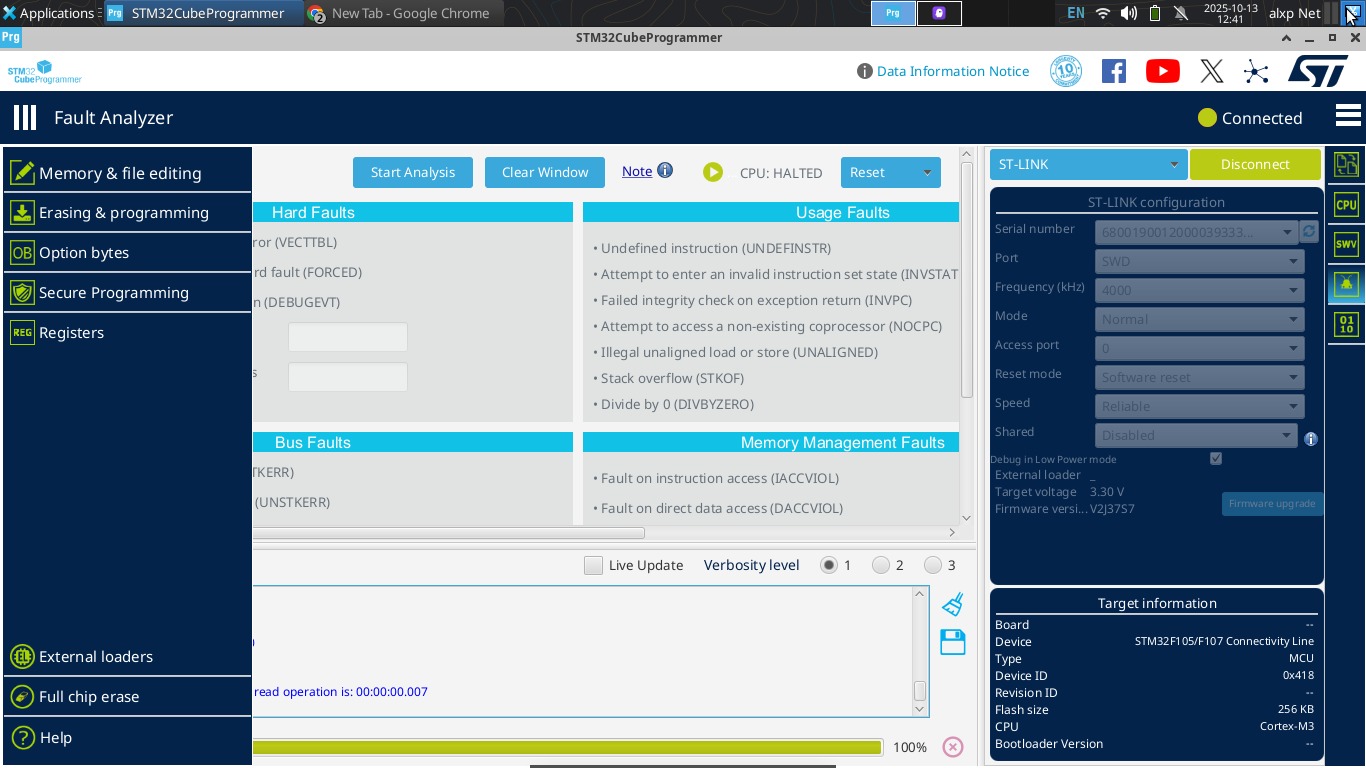

Full Chip Erase Localização da opção “Full Chip Erase” no STM32CubeProgrammer

  1. Execute o apagamento completo clicando em “Full Chip Erase”
  2. Aguarde a conclusão do processo (a barra de progresso indicará o status)

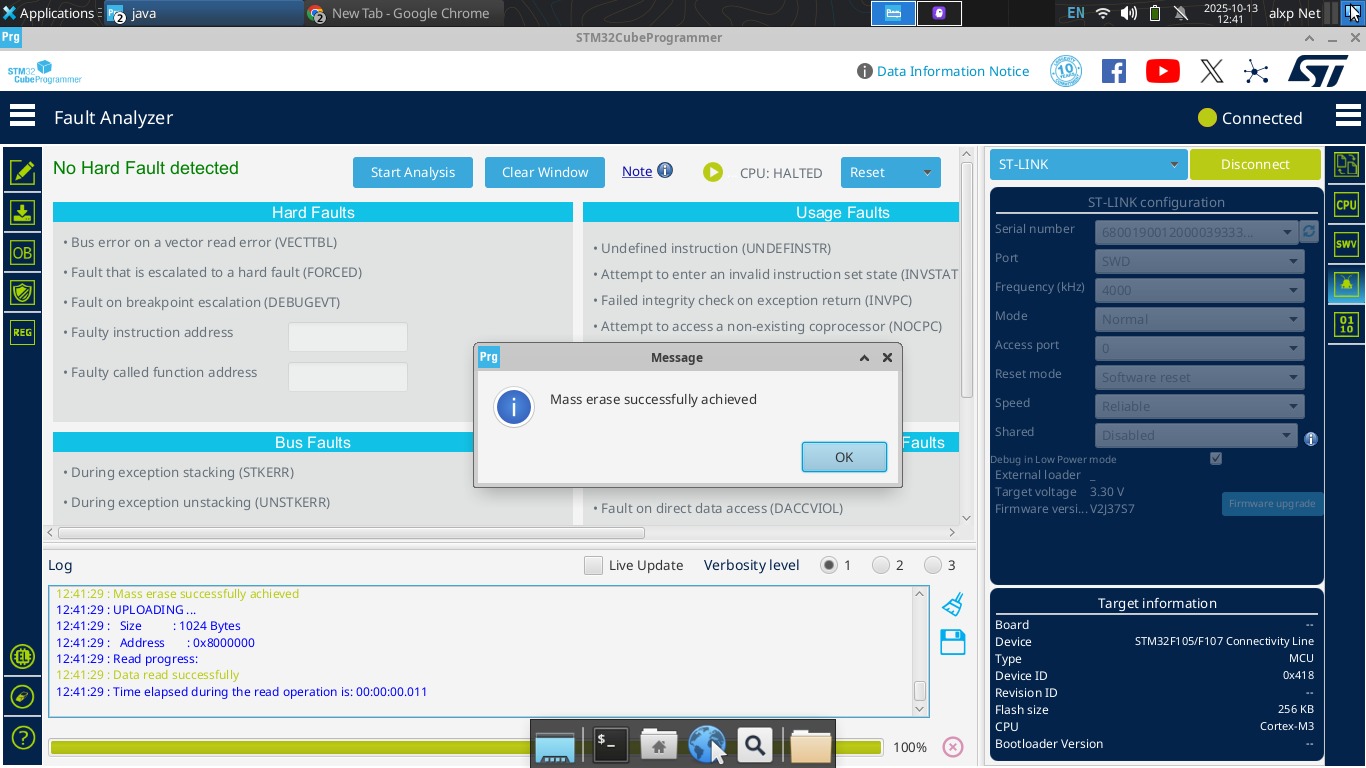

Mass Erase Achieved Confirmação de que o apagamento da memória foi concluído com sucesso

Indicadores de sucesso:

  • Mensagem de confirmação no log do programa
  • Status “Erase completed successfully” ou similar

Etapa 3: Gravação dos Arquivos de Sistema

3.1 Gravação do ZGS126_PRO.jflash

  1. No STM32CubeProgrammer, acesse o menu “Memory and File Editing”
  2. Clique no ícone de adição (+) ou “Open File”
  3. Navegue até o arquivo ZGS126_PRO.jflash e selecione-o
  4. Verifique se o endereço de memória está correto (geralmente 0x08000000)
  5. Clique no botão “Download” para iniciar a gravação
  6. Aguarde a conclusão do processo

ZGS126 PRO JFlash Interface do STM32CubeProgrammer durante a gravação do arquivo ZGS126_PRO.jflash

3.2 Gravação do zgs126_boot_app.bin

  1. Repita o processo anterior para o arquivo zgs126_boot_app.bin
  2. Clique no ícone de adição (+) ou “Open File”
  3. Selecione o arquivo zgs126_boot_app.bin
  4. Verifique o endereço de memória
  5. Clique no botão “Download”
  6. Aguarde a conclusão

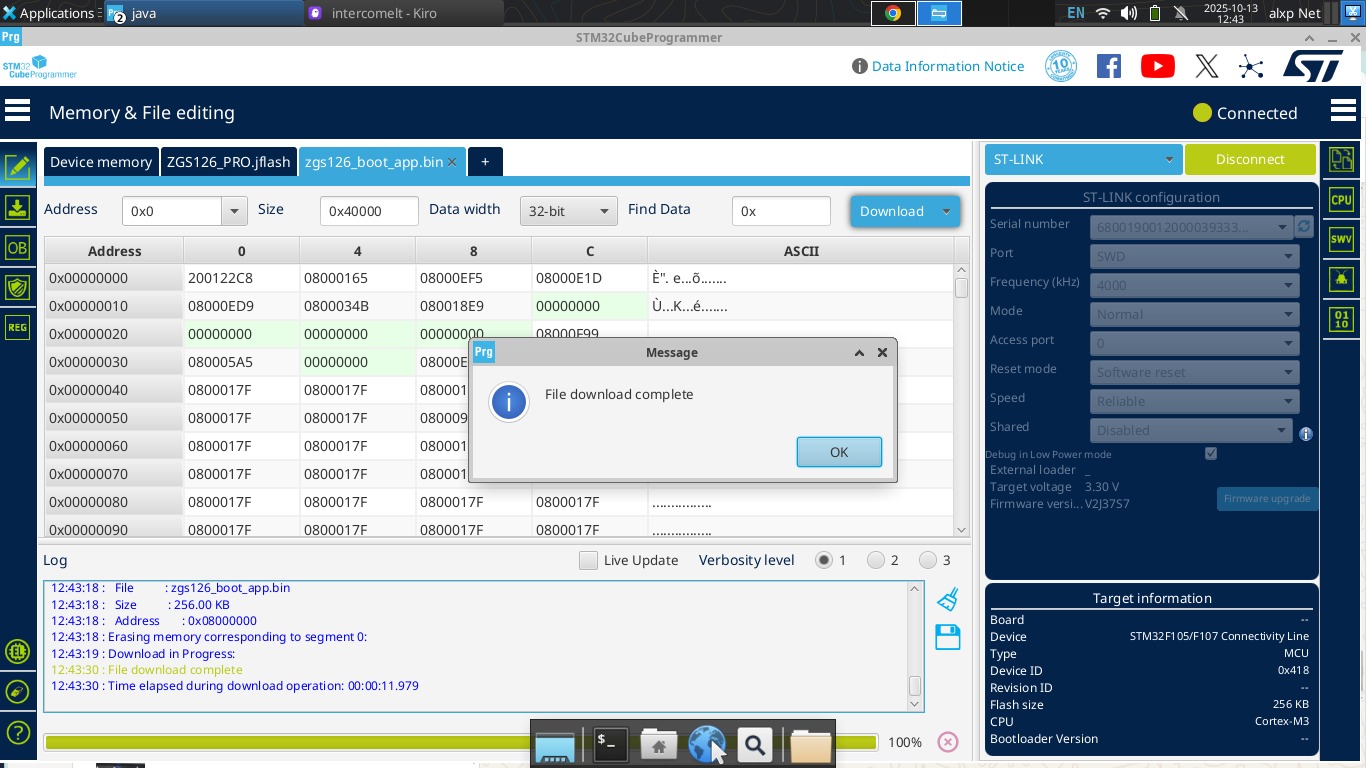

ZGS126 Boot App Bin Interface do STM32CubeProgrammer durante a gravação do arquivo zgs126_boot_app.bin

Importante: Estes dois arquivos habilitam o sistema de atualização de firmware via USB da placa RMC. Sem eles, atualizações futuras não serão possíveis.

Etapa 4: Gravação do Firmware Principal

  1. Desconecte o ST-LINK V2 da placa RMC
  2. Prepare um pendrive USB completamente vazio (formato FAT32 recomendado)
  3. Copie o arquivo Firmware RMC V-1.30 para a raiz do pendrive
  4. Conecte o pendrive na porta USB da placa RMC
  5. Energize a placa RMC
  6. O processo de atualização iniciará automaticamente
  7. Aguarde a conclusão (LEDs indicadores podem piscar durante o processo)
  8. Após a conclusão, remova o pendrive

Etapa 5: Configuração Final via JSON

  1. Utilize novamente um pendrive USB vazio
  2. Copie o arquivo JSON ZGS126 Ethernet para a raiz do pendrive
  3. Conecte o pendrive na porta USB da placa RMC
  4. A placa carregará as configurações de rede automaticamente
  5. Remova o pendrive após a conclusão

Verificação do Processo

Após a conclusão de todas as etapas, a placa RMC deve:

  • Inicializar normalmente
  • Responder aos comandos de rede
  • Apresentar comportamento estável sem travamentos

Solução de Problemas

Problema: STM32CubeProgrammer não detecta o ST-LINK V2

  • Verifique se os drivers do ST-LINK estão instalados
  • Teste o cabo USB em outra porta
  • Verifique se outro software está usando o gravador

Problema: Erro durante a gravação

  • Confirme as conexões físicas entre ST-LINK V2 e placa RMC
  • Verifique se a placa está sendo alimentada corretamente (3.3V)
  • Execute novamente o “Full Chip Erase” antes de tentar gravar

Problema: Placa não inicializa após gravação

  • Repita todo o processo desde a Etapa 2
  • Verifique a integridade dos arquivos de firmware
  • Teste com outra placa RMC para descartar falha de hardware

Referências

  • STM32CubeProgrammer: Software oficial da STMicroelectronics
  • ST-LINK V2: Gravador compatível com microcontroladores STM32
  • Firmware RMC: Sistema operacional da placa de controle

Nota: Este procedimento deve ser realizado por pessoal técnico qualificado. A manipulação incorreta pode resultar em danos permanentes à placa RMC.
