Configuração de Load Balance

Visão Geral do Fluxo

Este manual orienta a configuração de balanceamento de carga (Load Balance) integrando os modems das operadoras Claro e Vivo (Elsys).

1. Configuração dos Modems (Claro e Vivo): Ajuste individual de IP e DHCP.
2. Configuração Inicial do Load Balance: Conexão física, ajuste de IP, DHCP e LAN.
3. Reinicialização e Validação: Aplicação física das alterações de IP.
4. Ajustes de Transmissão: Desativação de funções conflitantes e teste de conectividade.

Resumo dos Endereços IP Configurados

Equipamento	Endereço IP
Load Balance	192.168.1.1
Modem Claro	192.168.1.10
Modem Vivo	192.168.1.20
Faixa DHCP	192.168.1.100 a 192.168.1.237

---

Passo 1: Configuração dos Modems (Claro e Vivo)

[!IMPORTANT] Este processo deve ser feito individualmente para cada modem antes de conectá-los fisicamente ao equipamento de Load Balance.

1. Desconexão: Certifique-se de que os modems estão desconectados do Load Balance.

2. Conexão Direta: Conecte o primeiro modem (Claro ou Vivo) diretamente à porta de rede do seu computador utilizando um cabo Ethernet.

3. Descubra o IP do Modem:

   • Aperte as teclas Windows + R, digite cmd e abra o Prompt de Comando.

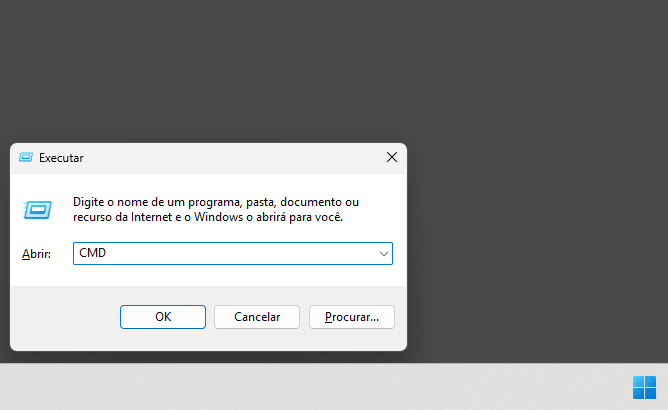

     Caixa de diálogo Executar para abrir o Prompt de Comando (cmd)

   • No terminal, digite o comando ipconfig e pressione Enter.

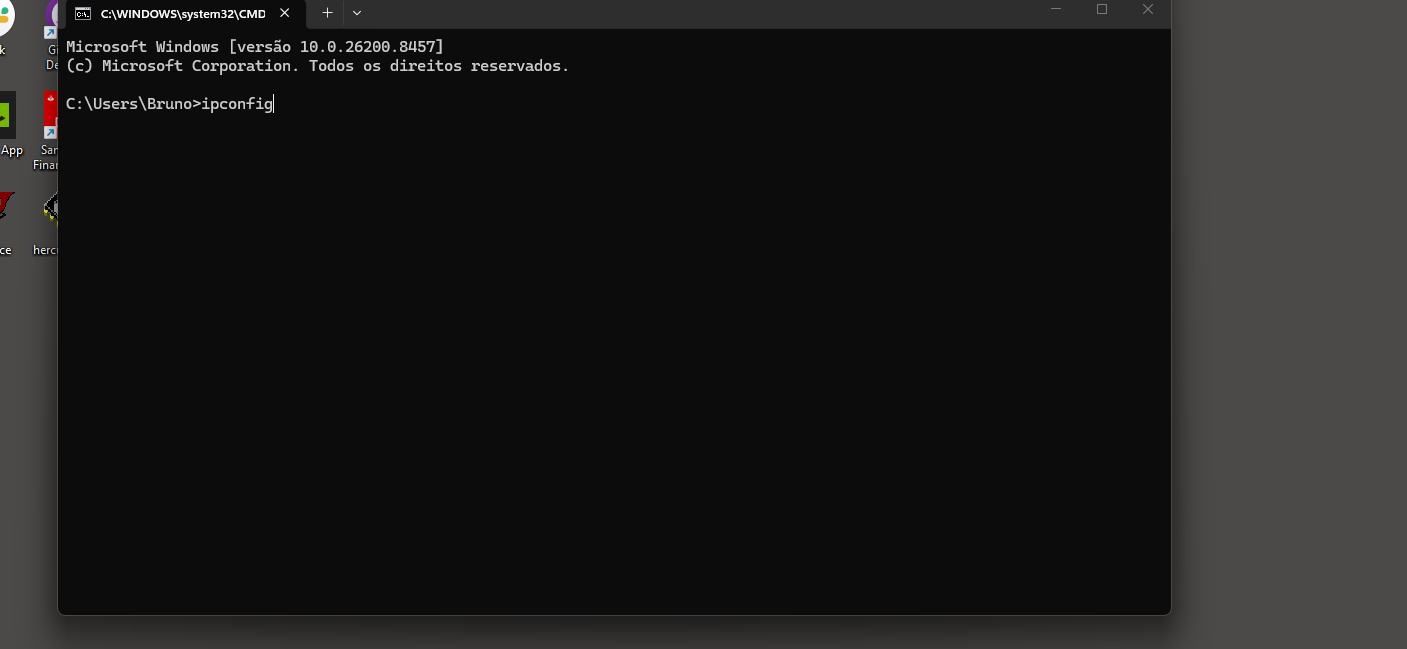

     Execução do comando ipconfig no terminal

   • Localize a linha Gateway Padrão e anote o IP listado (Ex: 192.168.1.1 ou 192.168.1.254).

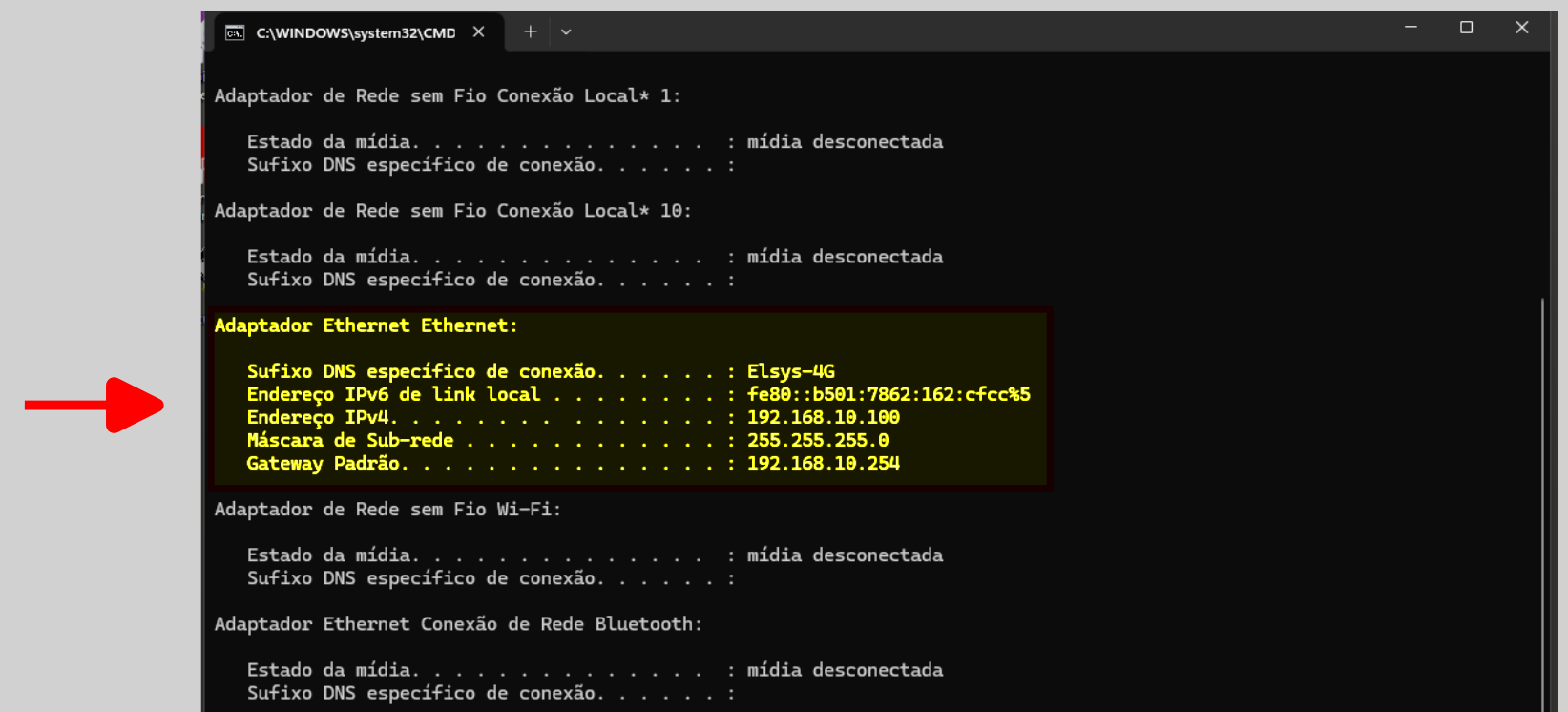

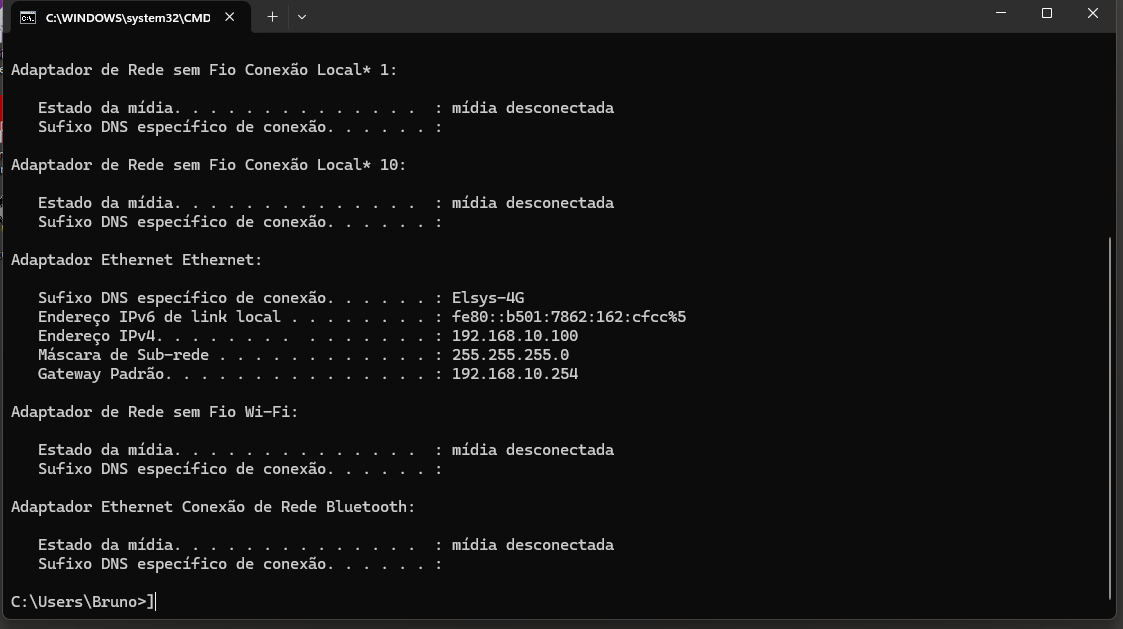

     Identificação do endereço de Gateway Padrão nas configurações do adaptador

4. Acesse a Interface do Modem:

   • Abra o seu navegador de internet e digite o IP do Gateway Padrão anotado na barra de endereços.

     Tela principal de status da interface do modem Elsys

   • Vá até o menu de Configurações de Rede → Porta Ethernet.

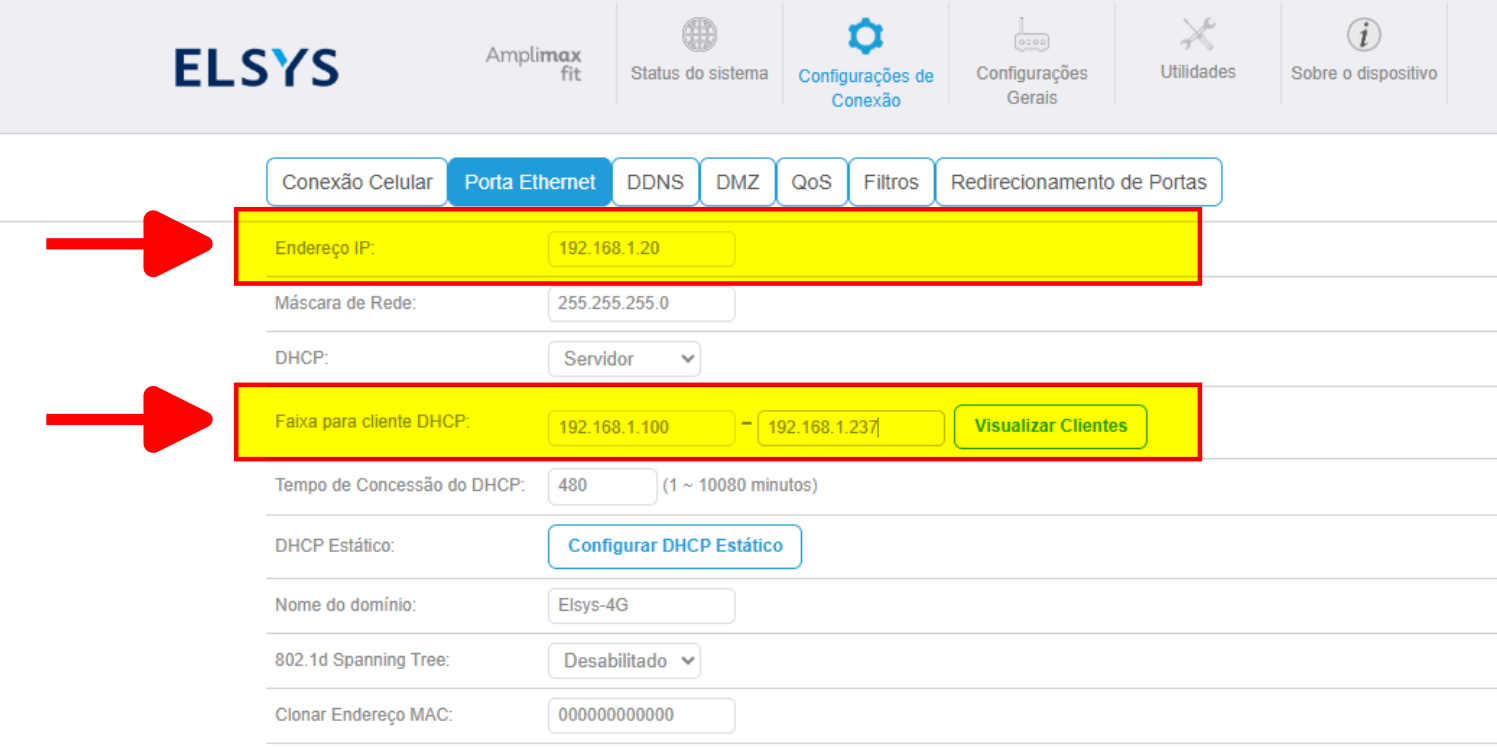

     Tela de configuração de Rede e Porta Ethernet do modem

5. Altere o IP do Modem (LAN): Modifique o endereço de IP principal de acordo com a operadora que está configurando agora:

   • Se for o modem da CLARO: Altere o IP para 192.168.1.10
   • Se for o modem da VIVO: Altere o IP para 192.168.1.20

6. Altere a Faixa do Servidor DHCP: Na mesma tela de configurações de rede, ajuste o escopo de distribuição de IPs (DHCP Client):

   • IP Inicial (Starting/Start): 192.168.1.100
   • IP Final (Ending/End): 192.168.1.237

7. Salvar: Clique em Salvar / Aplicar e aguarde o modem reiniciar.

8. Repetição: Desconecte este modem, pegue o segundo modem e repita os passos de 2 a 7, aplicando o IP correspondente à outra operadora.

---

Passo 2: Configuração Inicial do Load Balance

Conexões Físicas

1. Conecte os dois modems (já configurados nos IPs .10 e .20) nas portas WAN do Load Balance.
2. Conecte o seu computador via cabo de rede em uma das portas LAN do Load Balance.

[!NOTE] Aguarde de 1 a 2 minutos para que o Load Balance inicie a comunicação. O LED identificado como “SYS” deve estar piscando antes de você prosseguir.

Configuração de Sistema

3. Descubra o IP do Load Balance:

   • Abra o CMD e digite ipconfig para verificar o novo gateway, ou simplesmente verifique a etiqueta na parte traseira do aparelho. O IP padrão de fábrica costuma ser 192.168.0.1.

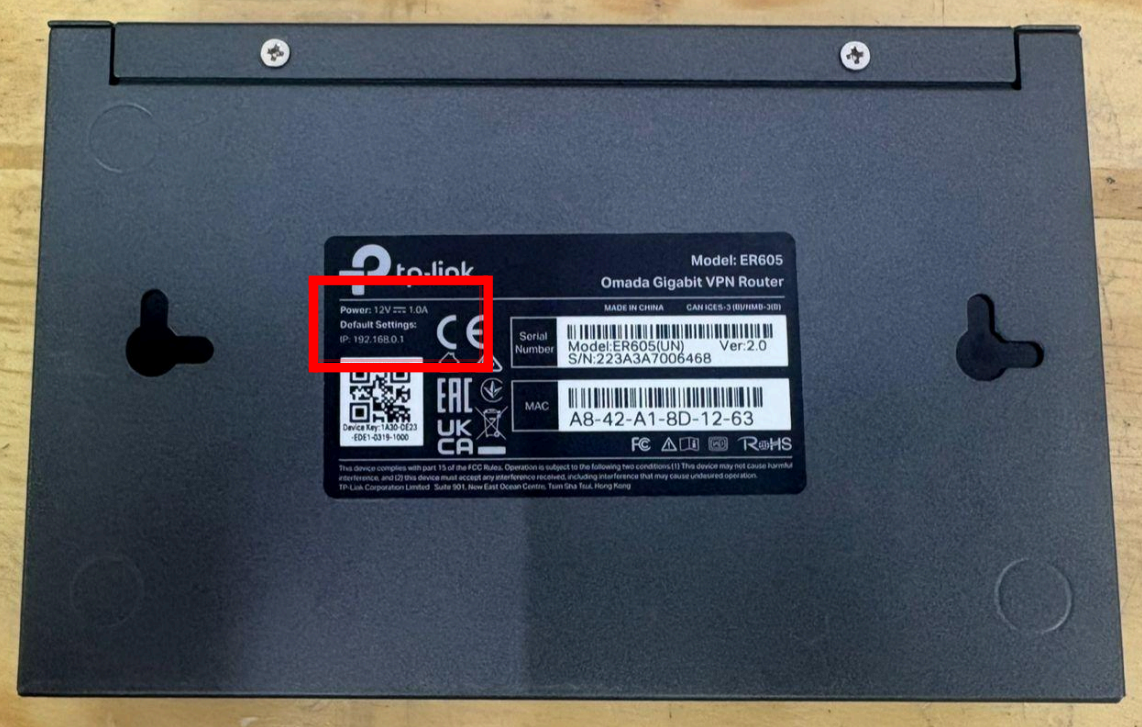

     Etiqueta traseira do TP-Link ER605 indicando o IP padrão de fábrica (192.168.0.1)

4. Acesso ao Sistema:

   • Digite o IP padrão do Load Balance no navegador.

   • Na tela inicial, crie as credenciais padrão do sistema:

     • Usuário (User): admin
     • Senha (Password): 3l3m1d1@

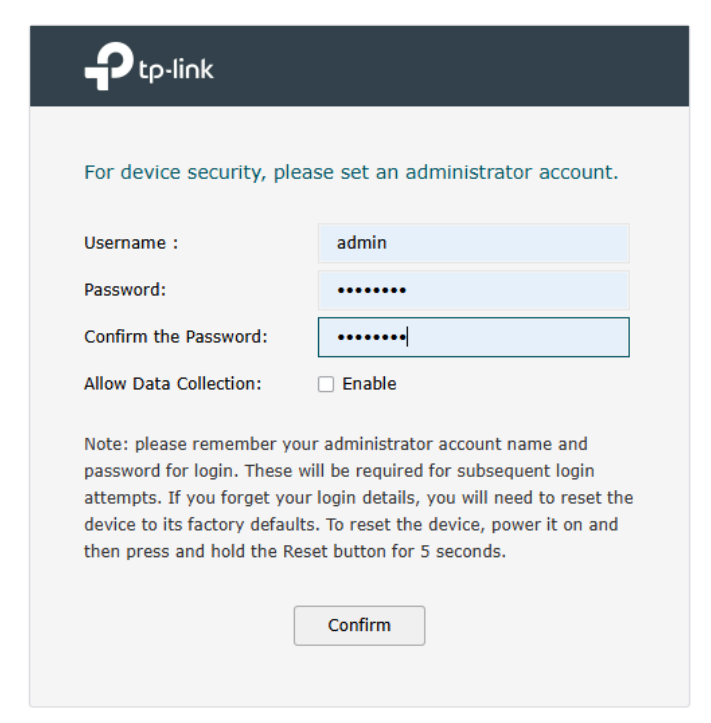

     Tela de configuração de novas credenciais de administrador

5. Configuração da Rede LAN:

   • Após realizar o login, navegue pelo menu lateral até: Network → LAN → Network List.

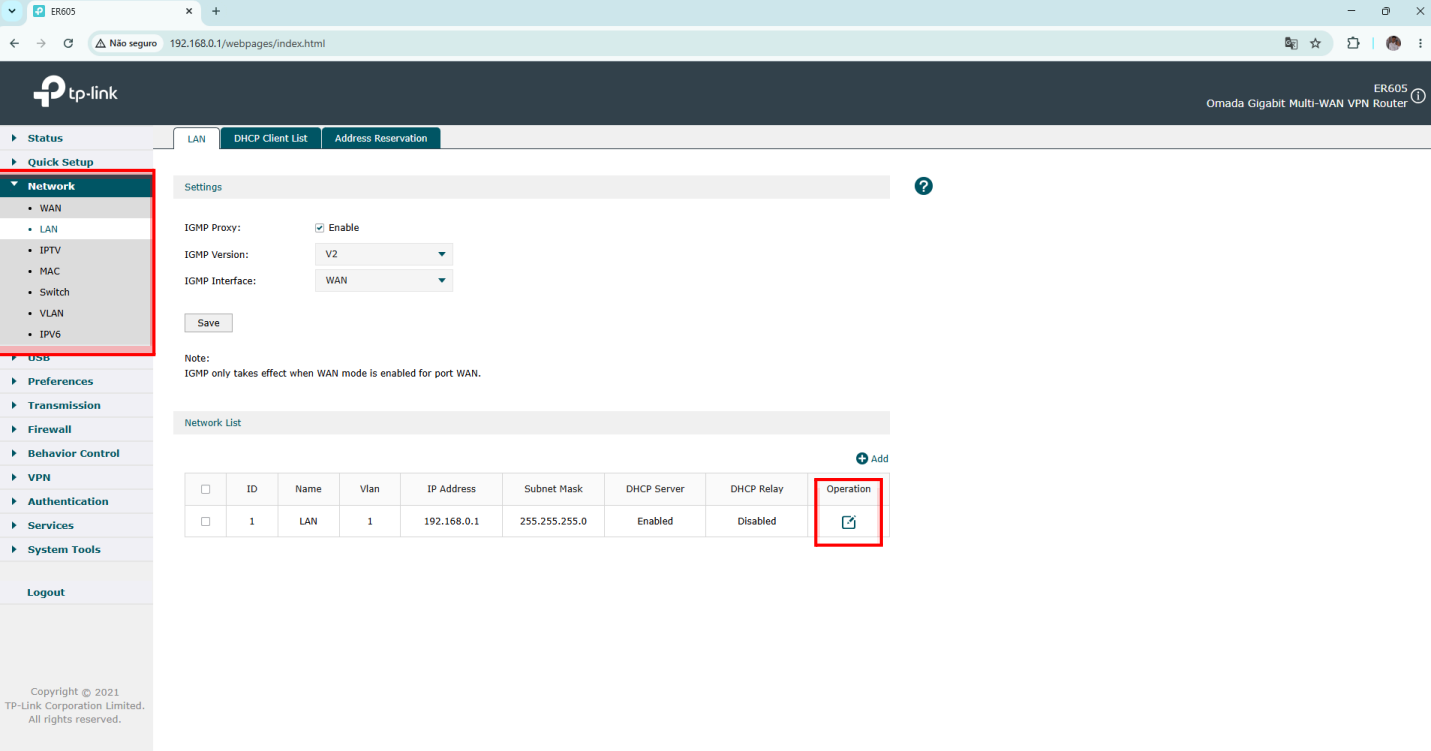

     Lista de redes locais (Network List) no painel de controle

   • Clique no ícone de Editar (ícone do Lápis).

   • Modifique as informações da LAN conforme os novos parâmetros:

     • IP Address (IP Principal): 192.168.1.1
     • DHCP Starting IP: 192.168.1.100
     • DHCP Ending IP: 192.168.1.237

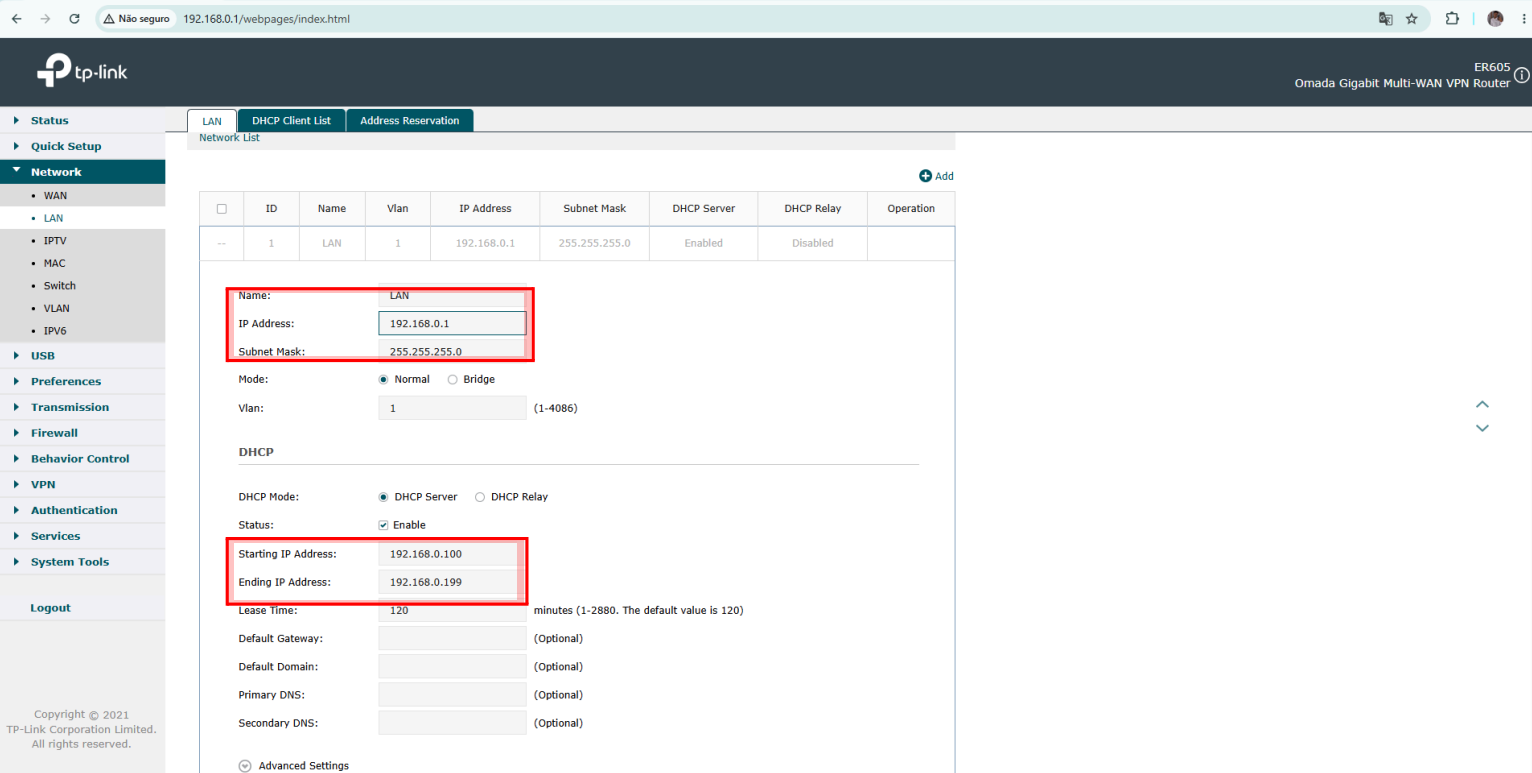

     Ajuste do endereço IP principal e da faixa de distribuição DHCP da LAN

   • Clique em Save e confirme clicando em OK.

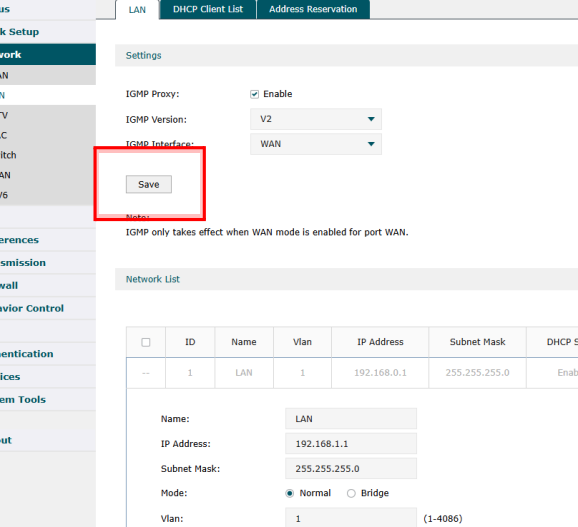

     Clique no botão Save

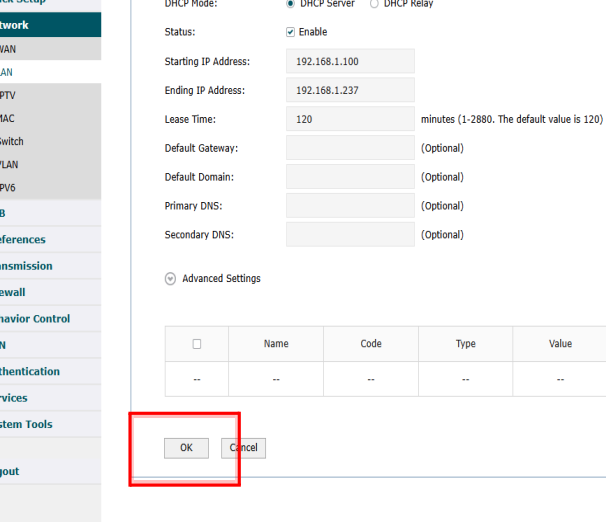

     Confirmação da alteração clicando em OK

---

Passo 3: Reinicialização e Validação do IP

[!WARNING] Logo após salvar, o Load Balance aplicará um reset interno e a página do navegador perderá a conexão. Não mexa no equipamento imediatamente.

1. Aguarde de 3 a 5 minutos para o processamento interno da alteração.
2. Reinicialização Física: Desconecte a fonte de alimentação do Load Balance da tomada, aguarde 10 segundos e ligue-o novamente.
3. Aguarde o equipamento restabelecer por completo (verifique novamente o LED SYS piscando).
4. Validação:

   • Abra o CMD no seu computador e digite ipconfig.

   • Verifique se o Gateway Padrão agora mudou com sucesso para 192.168.1.1.

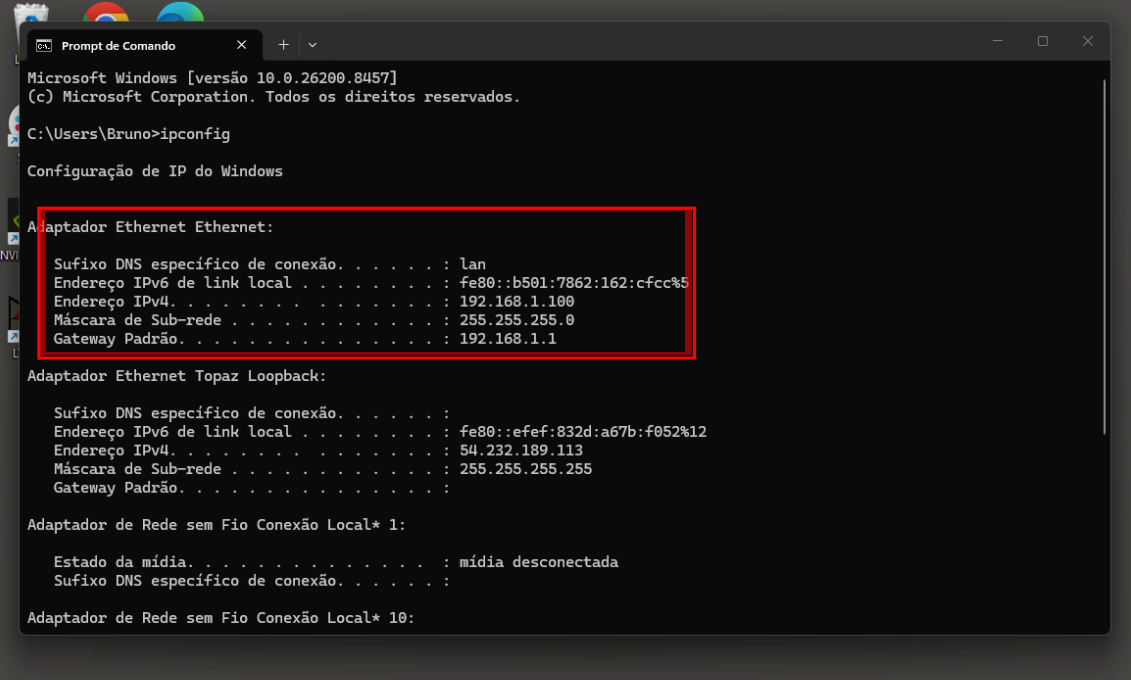

     Verificação do IP do Gateway Padrão alterado para 192.168.1.1

   • Abra o navegador e digite o novo IP 192.168.1.1 para acessar a interface do Load Balance.

---

Passo 4: Ajustes de Transmissão e Testes Finais

1. Faça login na interface do Load Balance pelo novo IP (192.168.1.1).
2. Ajuste de Balanceamento:

   • Navegue no menu até: Transmission → Load Balance → Basic Settings.

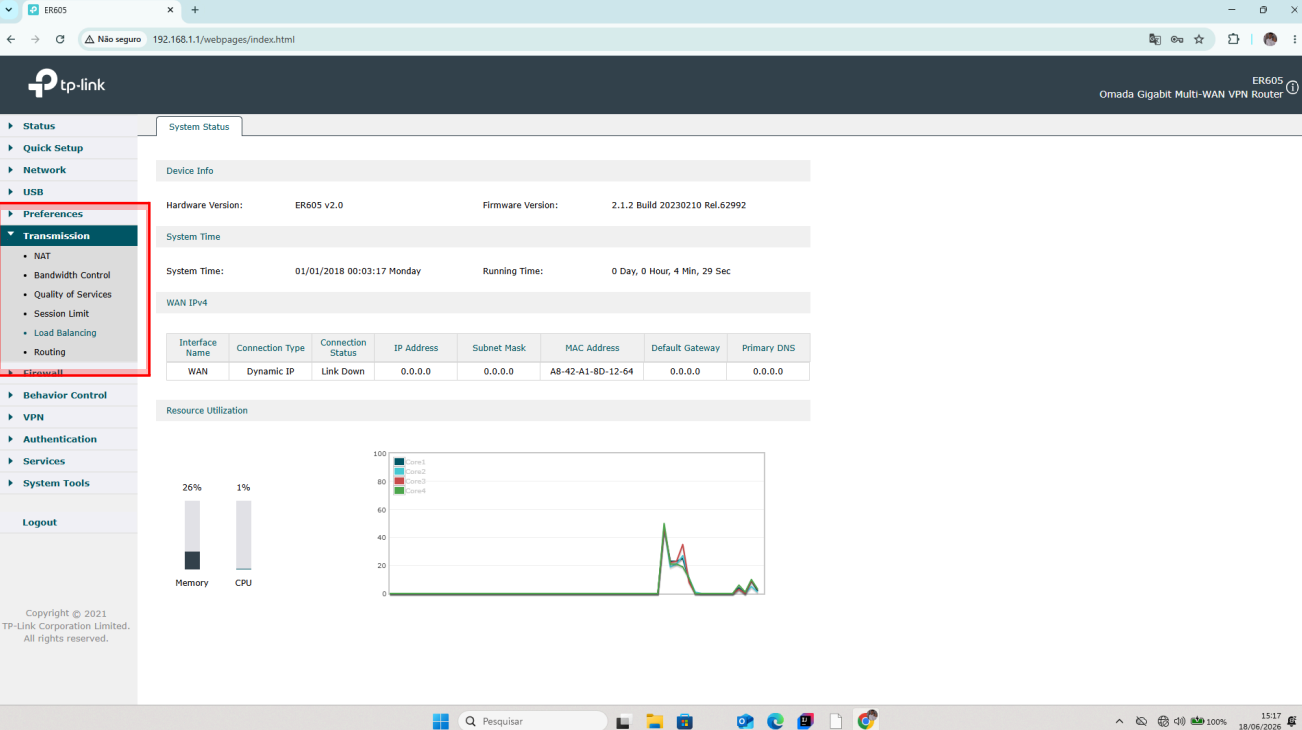

     Acesso ao menu de Transmission e Load Balance

   • Desmarque / Desabilite as opções de Load Balance básico (como “Enable Application Optimized Routing” e “Enable Bandwidth Based Balance Routing”).

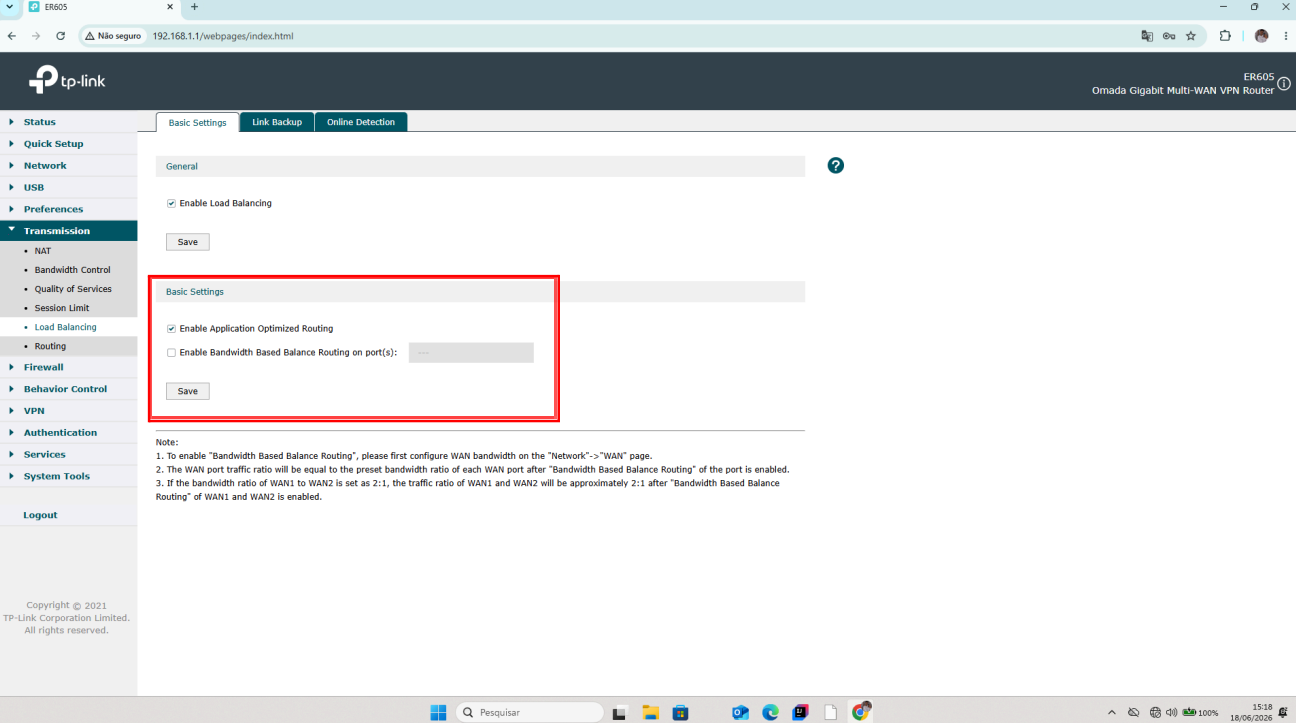

     Desativação das opções padrão de balanceamento de roteamento

   • Clique em Save. Se o sistema solicitar um novo reinício, confirme.

Teste de Conectividade da Rede

Abra novas abas no seu navegador e certifique-se de que consegue acessar a tela de login de todos os 3 dispositivos simultaneamente a partir da mesma rede:

• Interface Load Balance: 192.168.1.1
• Modem Claro: 192.168.1.10
• Modem Vivo: 192.168.1.20
